[MIDAS로 배우는 구조역학] 1장 용어: 좌표계 UCS vs GCS
작성자 : k2k
(2024-10-09)
조회수 : 4908

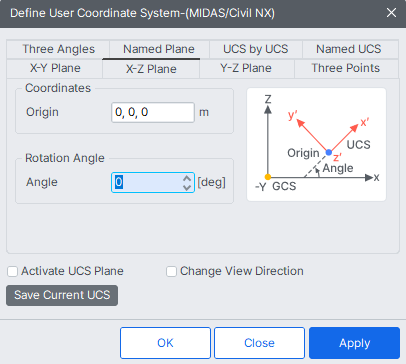

사용자좌표계(UCS; User Coordinate System)에서
전체좌표계(GCS; Global Coordinate System)로 작업환경을 전환하거나
역으로 전환할 경우에는
Icon Menu에서 GCS 또는 UCS 버튼을 이용할 수 있다.
[LINK] What coordinate systems are used in midas Civil?
MIDAS Gen/Civil에서는 다음과 같은 좌표계가 사용된다.
1) 전체 좌표계 (Global Coordinate System; GCS)
|
전체 좌표계는 오른손 좌표계를 따르는 직교 X, Y, Z축을 가진 일반적인 데카르트 좌표계를 사용하며, 대문자 "X, Y, Z" 축으로 표시된다. 절점 데이터, 절점과 관련된 데이터, 절점 변위 및 반력은 전체 좌표계를 따른다. 전체 좌표계는 분석할 구조물의 기하학적 위치를 정의하는 데 사용되며, 프로그램 내에서 기준점은 자동으로 X=0, Y=0, Z=0에 설정된다. MIDAS에서는 화면의 수직 방향이 전체 좌표계 Z축 방향으로 설정되어 있어, 구조물의 수직 방향(중력 가속도의 반대 방향)을 전체 좌표계 Z축과 평행하게 정의하는 것이 편리하다. |

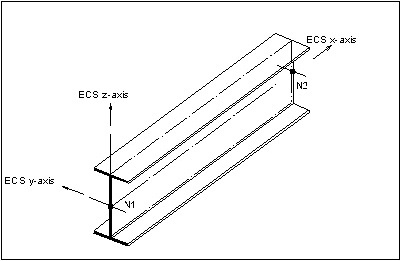

2) 요소 좌표계 (Element Coordinate System; ECS)
|
요소 좌표계는 오른손 좌표계를 따르는 직교 x, y, z축을 가진 데카르트 좌표계를 사용하며, 소문자 "x, y, z" 축으로 표시된다. 요소 하중, 응력 및 요소와 관련된 대부분의 데이터는 요소 좌표계를 따른다. |

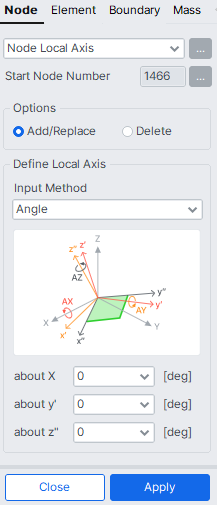

3) 절점 국부 좌표계 (Node Local Coordinate System; NCS)
|
절점 국부 좌표계는 구속 조건, 경계 스프링, 강제 변위와 같은 경계 조건을 입력하거나, 전체 좌표계와 일치하지 않는 임의의 방향에서 절점의 반력을 계산하고 출력하는 데 사용된다. 이 좌표계는 오른손 좌표계를 따르는 직교 x, y, z축을 가진 데카르트 좌표계를 사용하며, "x, y, z" 축으로 표시된다. |
사용법 (Usage)
|
From the Main Menu select View > UCS/GCS > UCS. From the Main Menu select View > UCS/GCS > GCS. Click Click |
UCS in the Icon Menu.
GCS in the Icon Menu.
